檢針機九點測試法/靈敏度9點測試

檢針機九點測試法（驗針機、檢針器9點測試法）

檢針器又名:檢針機、驗針機、驗針器，有輸送式（連續式）、平臺式、手持式三大類。此說明以輸送式為例進行說明。

許多購買了檢針機的企業,由于保管不當、人員變動等等原因，丟失了檢針機械的原始技術資料，導致工廠每天都在使用檢針機，卻不知道自己的檢針機靈敏度如何，能否真正的檢測到斷針？斷針依然出現在客戶的手里！客戶要求提供檢針報告，卻無法提供準確的檢針報告或檢針機械靈敏度標準。通常只好臨時抱佛腳，求助于檢針機械生產銷售企業。但是并非所有檢針機械生產銷售企業的接待人員都一定很專業啊。 這里本人根據經驗寫些關于檢針靈敏度測試方法供大家參考！

檢針機靈敏度怎么測試？

檢針機靈敏度可以分為兩個時期：

1、模擬電路檢針機械時期(特點是用旋鈕無極調節靈敏度的檢針機都是模擬電路檢針機):2004年以前產的檢針機因技術大多還處于模仿階段，多采用模擬電路設計，機器性能及靈敏度沒法達到很高的水平。能檢測到1.2MM直徑的鐵球就算非常不錯的檢針機了?，F有的很多二手檢針機和大多數廠家早期購買的檢針機都是那個時期的產品。

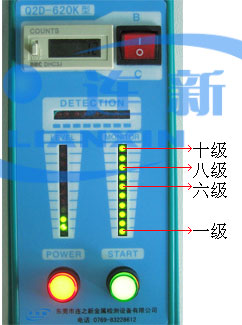

對于此類型檢針機,致使有很多紡織品企業用過幾級檢針來描述檢針機靈敏度。因而有過幾級檢針的說法，來由就是因為當時的檢針機是模擬電路，看檢針機靈敏度主要是看控制面版上的靈敏度指示燈亮到那個檔（通常有十個檔，一個檔相當舊式說法的一級，如此類推）。如圖：

2、數字電路檢針機械時期（控制面板上輕觸逐級調節檢針機靈敏度的）：約2004年后至今，由于檢針機數字時代的到來，國內部分檢針機生產企業的生產技術已經發生了很大的提高，一些正規檢針機生產企業的檢針機靈敏度最高可以穩定的九點測試檢測到0.8mm直徑的鐵球了（以行業標準通道高度12CM九點測試法來判斷，達不到此標準的檢針機仍然是模擬電路的檢針機產品，或是采用了數字電路而技術不達標準的產品）。此時的檢針靈敏度都采用了標準測試卡作為檢針靈敏度測試標準。

標準的檢針機九點測試法：

1、準備標準測試卡及測試卡架（要視檢針機械龍門高度選擇合適的測試卡）；

2、準備擦拭檢針機械的長條布（毛巾最佳）；

對于已經使用過的檢針機械，先用長條布(如毛巾)用水或酒精沾濕并擰干，將靈敏度調節到最低檔，開動機器讓其運行用長條布拉直按住輸送帶任意一頭，擦拭輸送帶正面的污物，如此讓輸送帶運行幾圈，直到輸送帶上沒有污物（如果輸送帶特別臟，可將長條布清洗后多次擦拭或用工業酒精進行搽洗）。然后停機，將長條布洗干凈擰干，設法將長布在輸送帶下邊（反面）穿過，雙手各抓住輸送帶兩段，開動機器讓其運行以擦拭輸送帶背面的污物。

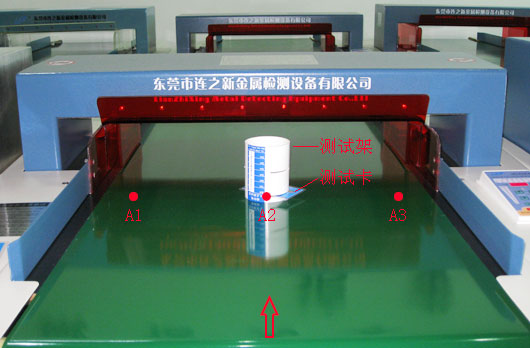

---擦拭干凈后，用九點測試法套裝對檢針機靈敏度進行檢驗，B模式(薄料)時可直接用標準測試卡直接放在輸送帶上，如果是C模式（厚料）則必須要用測試卡插在測試架上再進行測試，開動檢針機，檢針機能檢測到此測試卡發出警報并且停機倒退為正常（需要將檢測卡分別放在輸送帶面經過三個點上進行檢查--輸送帶1、2、3位置上）如圖示：

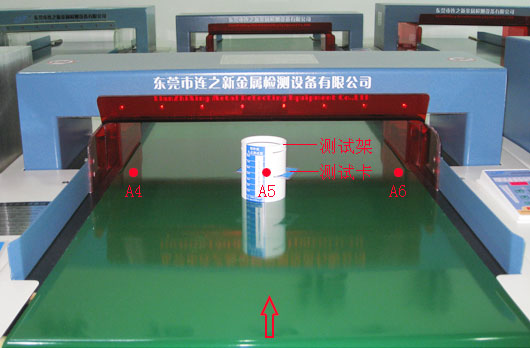

---接下來把標準測試卡嵌入測試卡架中間部位，把嵌入標準測試卡的架子放入運行中的檢針機輸送帶上，檢針機能檢測到此測試卡發出警報并且停機倒退為正常（需要將檢測卡分別放在輸送帶面經過三個點上進行檢查--輸送帶4、5、6位置上）如圖示：

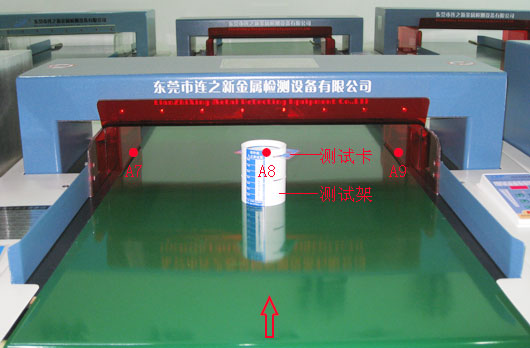

---接下來把標準測試卡嵌入測試卡架最高點部位，把嵌入標準測試卡的架子放入運行中的檢針機輸送帶上，檢針機能檢測到此測試卡發出警報并且停機倒退為正常（需要將檢測卡分別放在輸送帶面經過三個點上進行檢查--輸送帶7、8、9位置上）如圖示：

經過上邊三個測試方法都能檢測到測試卡并報警停機倒退的，此檢針機械可以正常使用。（檢針機靈敏度即所使用的標準測試卡直徑，現在多采用直徑為0.8/1.0/1.2/1.5/2.0mm的鐵球測試卡。實際檢針靈敏度要采用那種型號的測試卡，要視具體檢測的產品和出口國標準及檢針機械的通道高度等因素來決定）。以上檢針機靈敏度校驗需每三小時進行一次，并將校驗結果書面記錄下來，以供應客戶查驗。

如果經過檢針機九點測試法進行校準，發現靈敏度達不到客戶的要求，可以將檢針機靈敏度調高。如果檢針機靈敏度調高后，仍然達不到客戶的要求，建議更換機器。

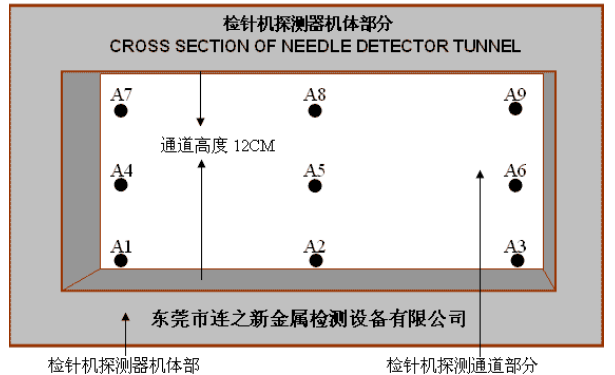

九點測試法示意圖：

名詞解釋：

檢針機九點測試法---因檢針機每個點的靈敏度都不盡相同。接近探頭兩端部分靈敏度最高，中心點最低。九點測試法是用于確認檢針機的最低點靈敏度，經過檢針機九點測試法檢測所得到的結果才是檢針機的真實靈敏度。（部分檢針機生產銷售商會以輸送帶處檢測的靈敏度為標準誤導使用單位購買，請注意）

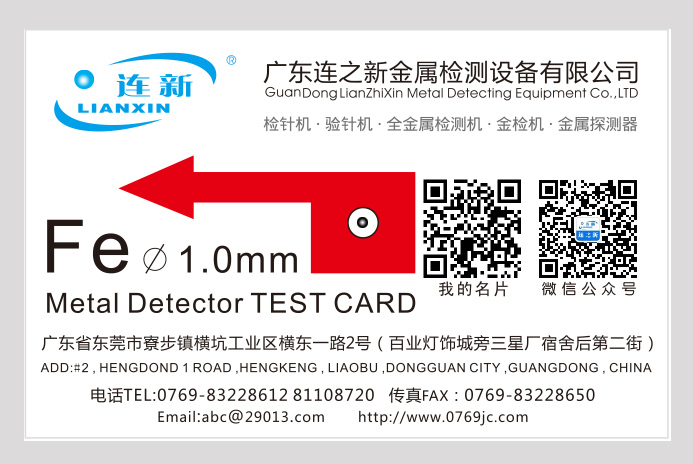

檢針機九點測試套裝圖：

附：

連新牌系列檢針機通道高度與檢針靈敏度對比表：

高：120mm 靈敏度：0.8mm

高：150mm 靈敏度：1.0mm

高：180mm 靈敏度：1.2mm

高：200mm 靈敏度：1.2mm

高：250mm 靈敏度：1.5mm

高：300mm 靈敏度：2.0mm

注意：此表適用于數字電路檢針機械(如連新牌各系列檢針機)。

模擬電路檢針機(如連新牌600系列檢針機)要將靈敏度降低一個以上檔次。如下表：

連新牌600系列檢針機通道高度與檢針靈敏度對比表：

高：100mm 靈敏度：1.0mm

高：120mm 靈敏度：1.0mm

高：150mm 靈敏度：1.2mm

高：180mm 靈敏度：1.5mm

高：200mm 靈敏度：2.0mm

高：250mm 靈敏度：2.5mm

高：300mm 靈敏度：3.0mm

以上靈敏度對比表是在九點測試法檢測下的結果！

我司可提供上述檢針機九點測試法套裝

此文由廣東連之新金屬檢測設備有限公司編寫，僅供參考，未經許可禁止盜用粘貼至其他網站。
